USB赤外線カメラとモーションセンサーで眼振頭位記録装置


USBhub、arduino、MPU6050、USBカメラをケースに収めて、USBケーブル1本でパソコンに繋げられる記録装置を作りました。

使用した部品

1)USB赤外線カメラLED照明付き(株)ガゾウ

GZ4304PNIR(ナイロンコネクタ仕様)、LED基板(GZLED)

4)USBhub, Arduino, MPU6050

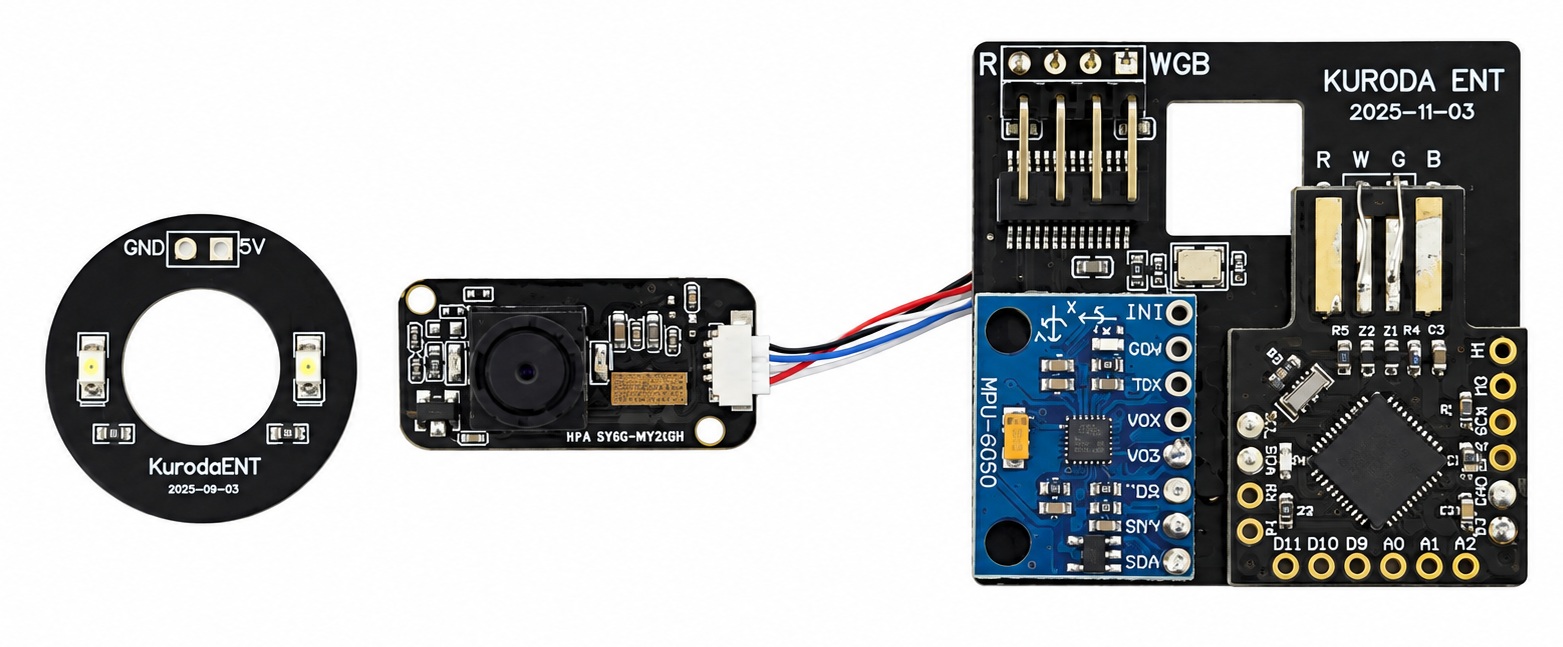

USBhub(下図左)のUSBのひとつをArduino(下図中央)、もう一つをGZ4304と繋げます。そしてArduinoとMPU6050(下図右)を繋ぎます。半田付けはこれだけです。

完成写真


USBhub、Arduino、MPU6050、GZ4304を繋いで、3Dプリンターで作ったケースに詰め込んだものです。
USBケーブルの先を切断し、QIコネクタを取り付けています。専用の工具を使用しますが、細かな作業でなかなか面倒です。

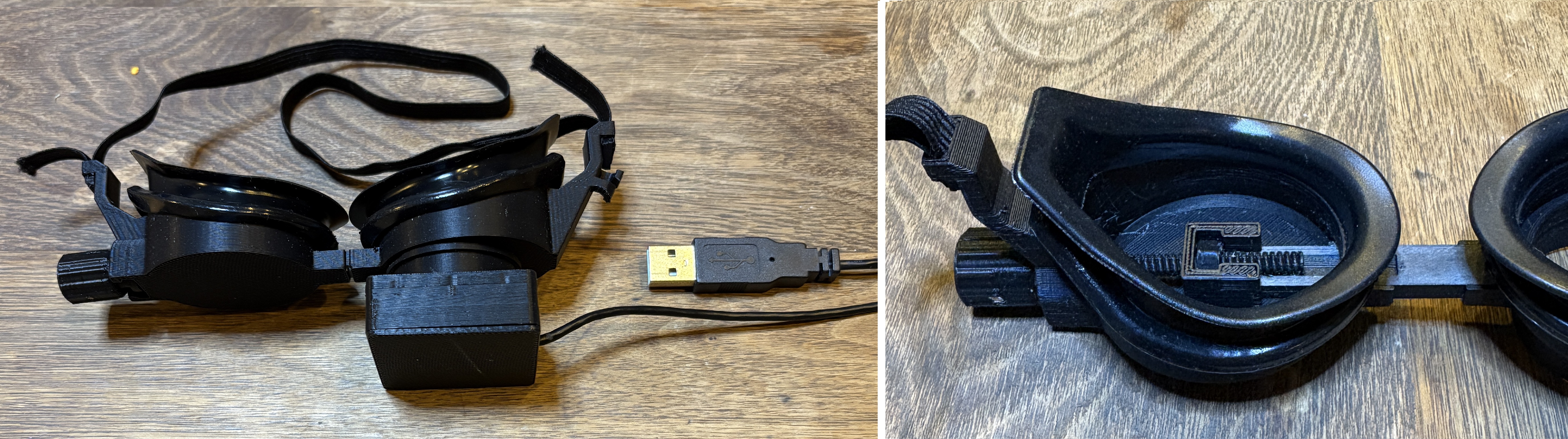

このケースを、やはり3Dプリンターで作ったゴーグルに取り付けると下のようになります。顔に接する部分のシリコンはダイソーの水泳ゴーグルのものを使っています。ゴムバンドもダイソーの製品です。
カメラケースとゴーグルとあわせても55g(USBケーブルは除く)と軽量です。これをノートパソコンと繋げば、CapNYS2.exeを使って、携帯性に優れた眼振・頭位記録システムが出来上がります。

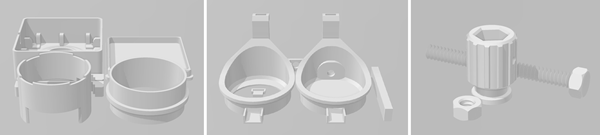

下記にゴーグルとカメラケーズの3Dデータを示しています。左右の眼鏡を接続する柄には1mm径の孔を開けていますが、ここに1㎜径のステンレスバネ線を入れて補強しています。
ゴーグル、カメラケース3Dデータダウンロード

このシステムで記録した良性発作性めまいの映像です。
