下記のFushikiVOGを大幅に簡単にしたものです。フロントカメラ専用とし、赤い円形視標表示とその動きを追った眼球運動の録画、解析に特化したアプリです。操作も大幅に簡単にしています。眼球運動の表示に加え、指標の上下左右への偏位表示も追加しました。
iPhoneでご覧なら、下記画像をタップしてください。PCでご覧の場合はＱＲコードをiPhoneで読み込んで下さい。
FushikiVOG / VOG(with targets) for iPhone
視標アプリとVOGアプリを合体させたアプリです。
iPhoneだけで、追跡眼球運動検査、急速眼球運動検査を行うことが出来ます。
視標をスクリーンに表示させている間、iPhoneのカメラでその視標を追っている目の動きを高速度撮影します。撮影した動画を解析して眼球の動きをグラフ化します。眼球運動は、角膜上に反射するiPhoneスクリーンの動きを解析します。
iPhone11～iPhone14のフロントカメラでは１秒に120コマの高速度撮影が出来ます。それより以前の機種では60コマ程度です。
バックカメラは１秒に240コマの高速度撮影が可能で、綺麗な波形が取れますが、スクリーンが見えませんので、もう一台のiPhoneもしくはiPadを表示用として連携して利用します。
操作にはSwitchのリモコン、PlayStationなどのリモコンが利用できます。
iPhoneでご覧なら、下記画像をタップしてください。PCでご覧の場合はＱＲコードをiPhoneで読み込んで下さい。
円形視標

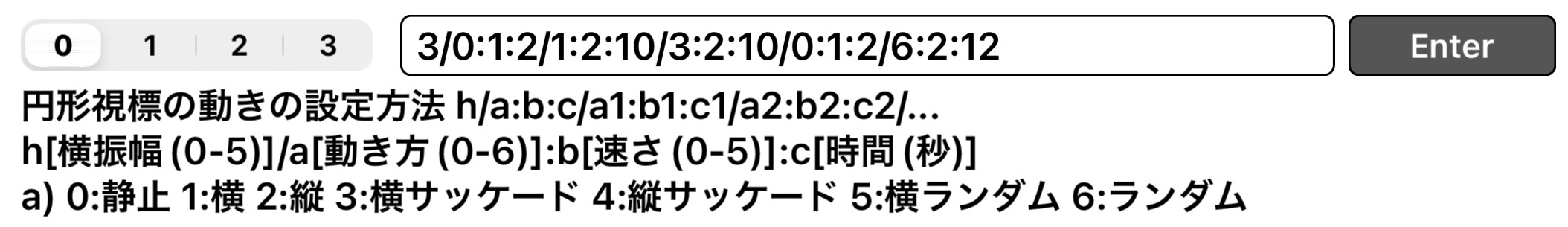

円形視標の方向、スピード、時間を任意に設定できます。設定0～3の4種類を設定できます。以下設定０では、以下のような動きとなります。
ＯＫＮ

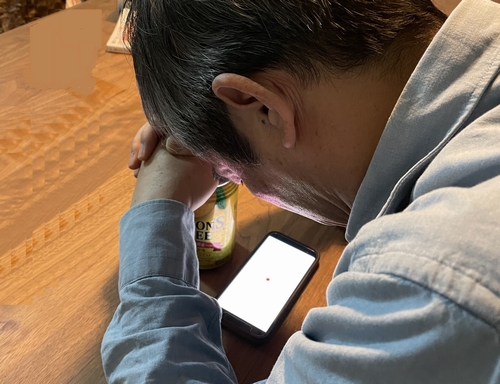

スピード、帯の幅を任意に設定できます。１）缶ビールなどを利用し、両手を添えて前頭部を固定。
下図のように両手で支えて固定します。20cm～30cm高の缶ビール、ペットボトルなどを併用するとさらに良く固定できます。
iPhoneの画面に視標を表示し、それを目で追います。その目の動きをフロントカメラで撮影しています。角膜に反射するiPhoneのスクリーンの動きで眼球の位置を解析します。 上の２本の波形が眼球の左右への動きと速度です。下の２本は上下方向です。

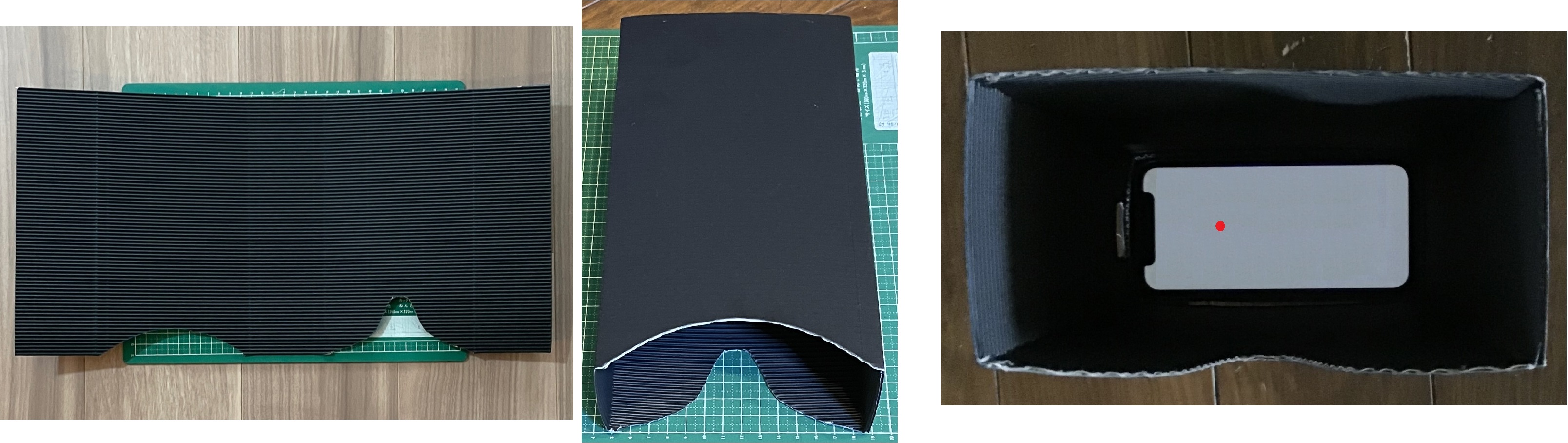

iPhoneとフロントカメラ用ゴーグル
ダンボールを丸めただけの簡単なゴーグルです。
iPhone12miniのフロントカメラで撮っています。iPhone12miniのフロントカメラは120fpsです。

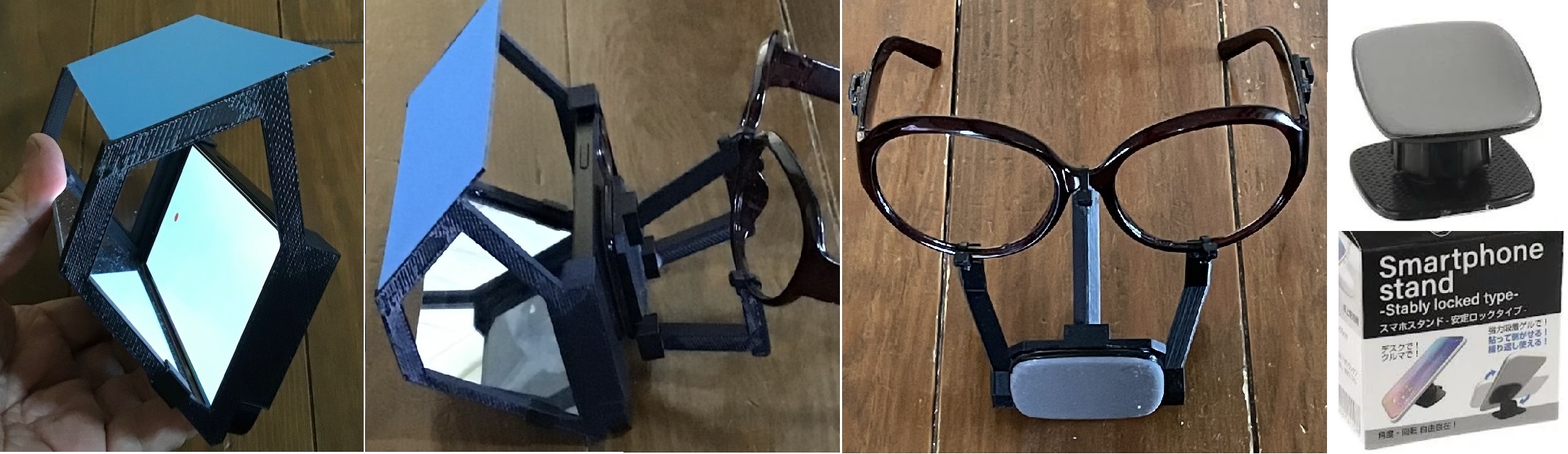

バックカメラ用ゴーグル
バックカメラで眼を撮影する場合はスクリーンが見えませんので、もう一台のiPhoneもしくはiPadと連携して検査を行います。表示側は録画OFFとして、録画側は録画ON、バックカメラ利用として両機種の接続ボタンをおすと、接続済となります。録画側でETTボタンなどで検査をスタートすると、表示側の機種でも録画側とおなじ視標が表示されます。

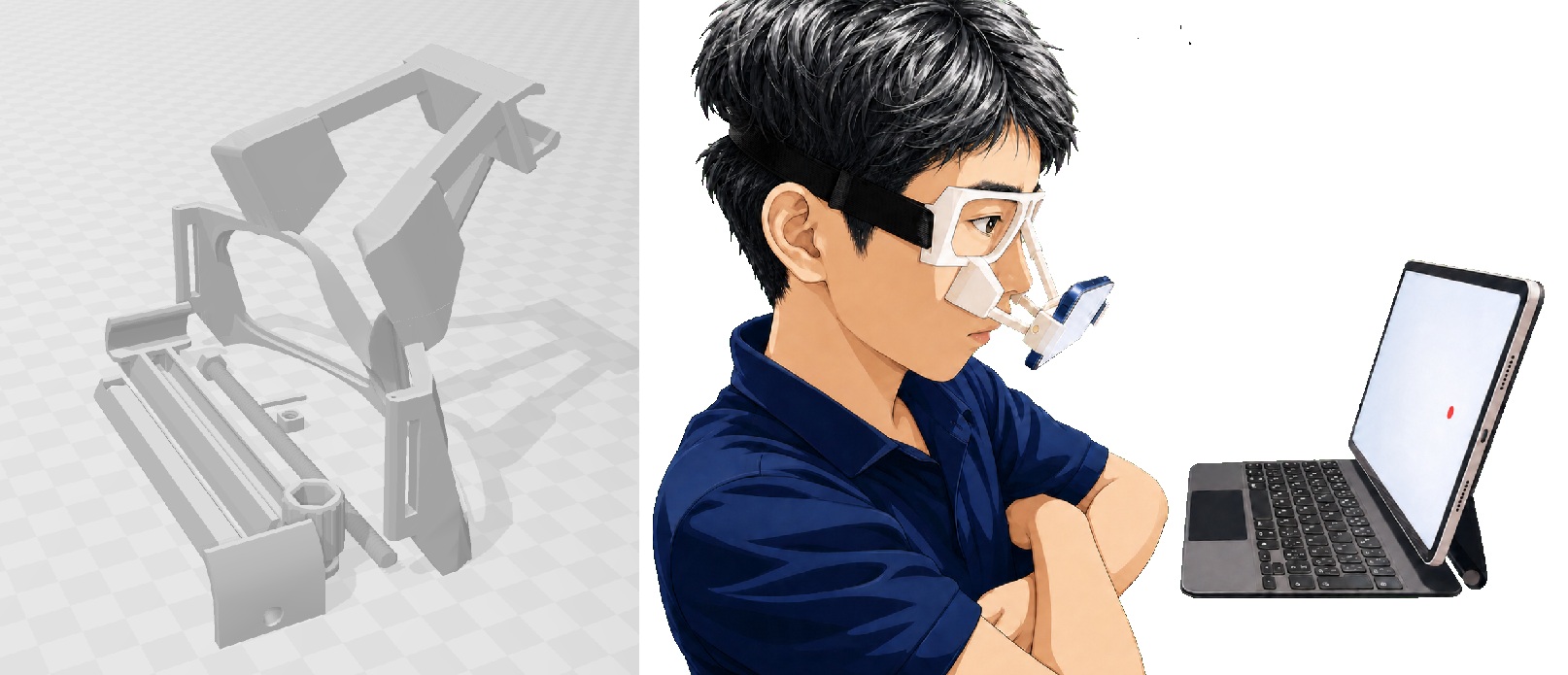

ゴーグル3Dデータダウンロード
ゴーグルはゴムバンドで固定してください。
iPhone12miniのバックカメラで撮っています。ほとんどのiPhoneのバックカメラは240fpsですので、綺麗です。
OKNではスクリーン上の帯状模様が動いて、角膜に反射するスクリーン全体の動きを解析すると、眼球の動きと帯状模様の動きが合成されてしまいます。帯状模様の動く範囲を上3/4に限定し、下1/4は常に白色として、その下1/4白色部分の動きを解析しています。
